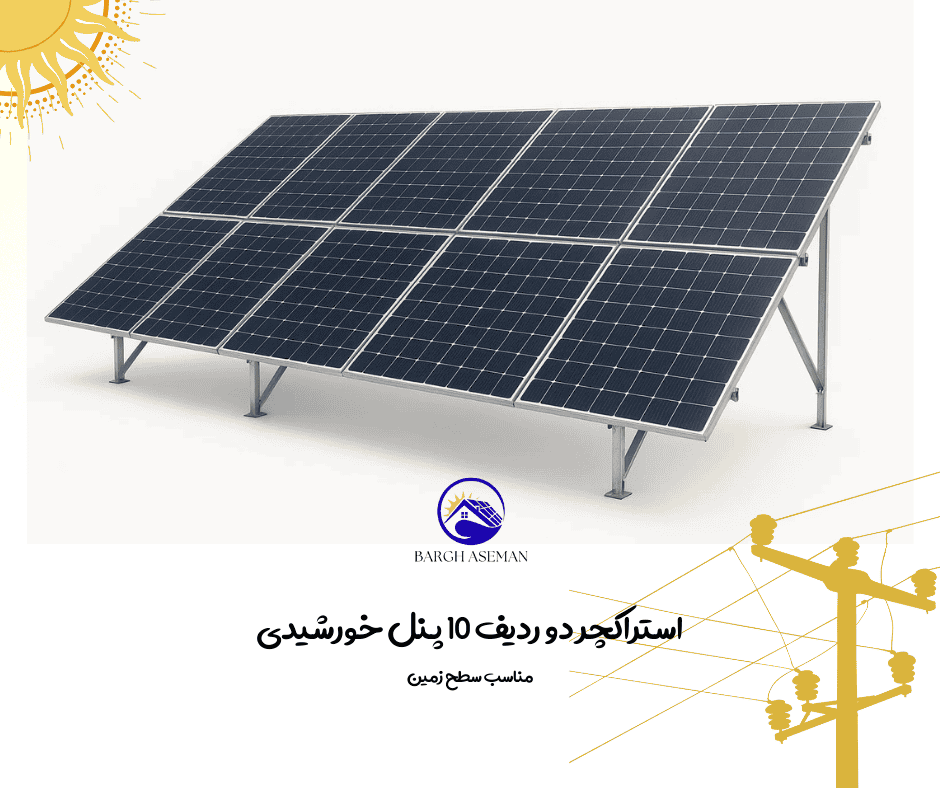

استراکچر دو ردیف ۱۰ پنل خورشیدی —مناسب سطح زمین

استراکچر دو ردیف ۱۰ پنل خورشیدی محصولی مهندسی‌شده از برق آسمان است که برای نصب ده ماژول خورشیدی در آرایش دو ردیف طراحی شده و مناسب نصب هم روی سطح زمین و هم بر بام ساختمان است. این استراکچر دو ردیف ۱۰ پنل خورشیدی با پروفیل فولادی ST37 و فرایند Cold-Formed Steel (CFS) تولید می‌شود و پس از ساخت، مطابق استاندارد ASTM123 به‌صورت گالوانیزه گرم عمقی پوشش‌دهی می‌گردد تا دوام و مقاومت در برابر خوردگی تضمین شود.

تماس با ما☎️

مشخصات فنی استراکچر دو ردیف ۱۰ پنل خورشیدی

پروفیل‌های C و U در این استراکچر از ورق نواربری ST37 با ضخامت ۲ میلی‌متر تأمین می‌شوند. همه اتصالات با پیچ آچارخور سایز ۱۰ همراه با واشر فنری و واشر تخت اجرا می‌گردد تا اتصال محکم و بدون لق شدن حاصل شود. جهت فیکس پنل‌ها از کلمپ‌های آلومینیومی T و Z با آلیاژ ۶۰۶۳ آنودایز استفاده شده که هم استحکام بالایی دارند و هم سازگاری شیمیایی مطلوب با فریم پنل‌ها ارائه می‌دهند.

طراحی و بارگذاری سازه دو ردیف ۱۰ پنل خورشیدی مناسب سطح زمین

طراحی بارگذاری سازه دو ردیف ۱۰ پنل خورشیدی بر اساس مبحث ۶ مقررات ملی ساختمان انجام شده و برای سرعت مبنای باد ۱۲۰ کیلومتر در ساعت محاسبه شده است. اجرای فونداسیون به صورت بتن درجا (قرارگیری پایه‌ها داخل بتن) پیشنهاد می‌شود تا پایداری دینامیکی در برابر بار باد و لرزه تضمین گردد. آرایش دو ردیف نه‌تنها نصب و سرویس پنل‌ها را آسان می‌کند، بلکه امکان مدیریت سایه و بهینه‌سازی زاویه پنل‌ها را فراهم می‌آورد.

مزایای عملیاتی استراکچر ۱۰ پنل دو ردیف

• پوشش گالوانیزه گرم عمقی مطابق ASTM123: مقاومت بسیار بالاتر در برابر خوردگی و مناسب برای کلیه اقلیم‌های کشور.
• پروفیل ST37 تولیدشده با CFS: دقت ابعادی و مقاومت خمشی مطلوب.
• اتصالات پیچ ۱۰ و واشر استاندارد: عمر مفید اتصالات و سهولت در نگهداری.
• کلمپ آلومینیومی ۶۰۶۳ آنودایز: نصب سریع، حفاظت فریم پنل و مقاومت در برابر فرسایش.
• روش نصب بتن درجا: پایداری بلندمدت و ایمنی مکانیکی در شرایط بادخیز.

نصب و نکات اجرایی سازه دو ردیف ۱۰ پنل خورشیدی

نصب باید مطابق نقشه‌های فنی و نقشه فونداسیون و توسط تیم مجرب انجام شود. رعایت مبحث ۶ مقررات ملی ساختمان، تراورس بندی صحیح، تراز دقیق و محاسبه زاویه بهینه شیب جهت حداکثر تولید انرژی ضروری است. توصیه می‌کنیم قبل از اجرا، مطالعات سایت (سرعت باد، جهت‌گیری، سایه‌زنی) انجام شود تا استراکچر پنل خورشیدی در بهترین وضعیت عملکرد قرار گیرد.

کاربری‌ها و پروژه‌های مناسب برای استراکچر دو ردیف ۱۰ پنل خورشیدی

این سازه برای پروژه‌های خانگی کوچک، مزارع خورشیدی کوچک، مراکز تجاری با فضای بام مناسب و نصب روی زمین‌های اختصاصی بسیار مناسب است. آرایش دو ردیف باعث می‌شود کابل‌کشی و مدیریت جریان خروجی آسان‌تر بوده و دسترسی برای بازدید و سرویس دوره‌ای پنل‌ها به سادگی میسر گردد.

برق آسمان کلیه قطعات را از منابع معتبر انتخاب می‌کند و تولید مطابق استانداردهای بین‌المللی انجام می‌شود. پوشش گالوانیزه، پروفیل مبارکه ST37 و اتصالات استاندارد در کنار کنترل کیفیت پیش از ارسال، دوام و ایمنی سازه را تضمین می‌کند. تیم فنی ما آماده ارائه نقشه فونداسیون و محاسبات بارگذاری ویژه سایت شماست.

درخواست استعلام قیمت و مشاوره‌

برای دریافت پیش‌فاکتور، نقشه فونداسیون مخصوص محل نصب و مشاوره فنی جهت تعیین زاویه و جهت‌گیری پنل‌ها، همین امروز با کارشناسان برق آسمان تماس بگیرید. اجرای دقیق و انتخاب سازه مناسب، تفاوت بین یک نیروگاه خورشیدی پایدار و یک پروژه پرهزینه را رقم می‌زند؛ پس اجرای حرفه‌ای را از ما بخواهید و پروژه خورشیدی خود را با اطمینان آغاز کنید.
