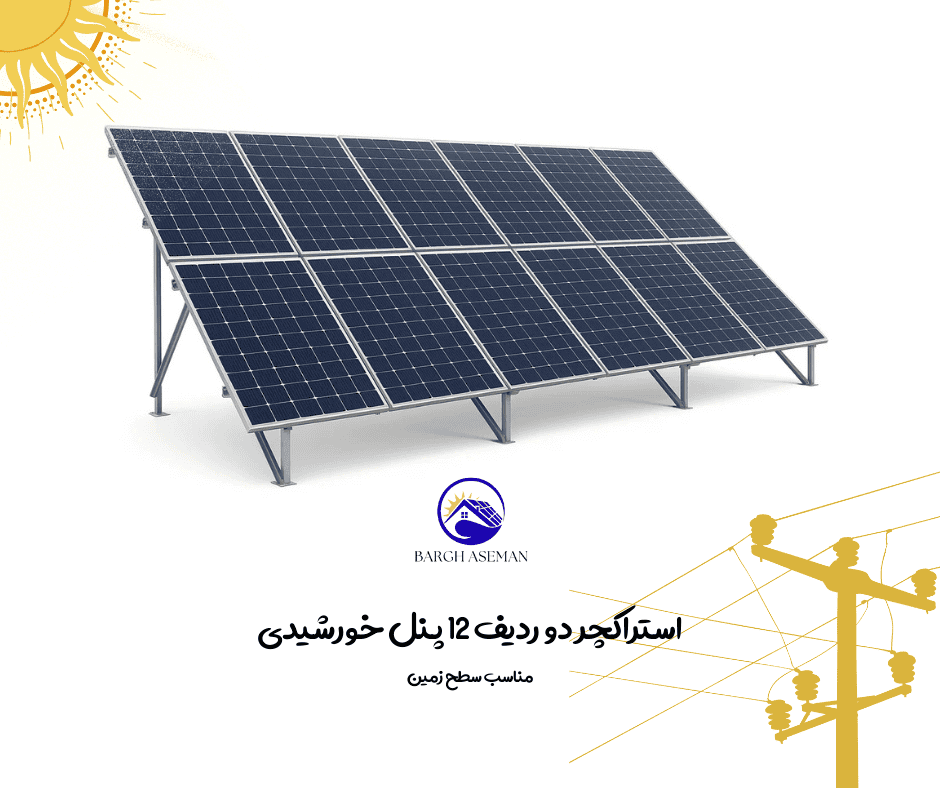

استراکچر دو ردیف ۱۲ پنل خورشیدی

استراکچر دو ردیف ۱۲ پنل خورشیدی برق آسمان یک سازه مهندسی‌شده و مقاوم برای نصب ماژول‌های فتوولتاییک است که به‌صورت ویژه برای نصب روی سطح زمین و بام طراحی شده است. این استراکچر دو ردیف ۱۲ پنل خورشیدی با بهره‌گیری از پروفیل‌های فولادی ST37 و فناوری Cold-Formed Steel (CFS) ساخته شده و پس از تولید، با فرآیند گالوانیزه گرم عمقی مطابق استاندارد ASTM123 پوشش داده می‌شود تا دوام و مقاومت در برابر خوردگی در تمامی اقلیم‌ها تضمین گردد.

تماس با ما☎️

مشخصات فنی استراکچر دو ردیف ۱۲ پنل خورشیدی

این استراکچر پنل خورشیدی مناسب سطح زمین، ترکیبی از جزئیات مهندسی و قطعات استاندارد است که نصب، نگهداری و عملکرد بلندمدت را تسهیل می‌کند:

• وزن پروفیل‌ها: ۱۴۵ کیلوگرم
• وزن کل سازه: ۱۵۵ کیلوگرم
• تکنولوژی ساخت: CFS (Cold-Formed Steel)
• تعداد پروفیل: ۲۹ عدد
• جنس پروفیل: رول فولادی ST37 از فولاد مبارکه اصفهان، ضخامت ۲ میلی‌متر
• پوشش سطحی: گالوانیزه گرم عمقی مطابق ASTM123
• نوع اتصال پایه: بتن درجا (قرارگیری پایه‌ها در بتن)
• نوع پیچ و مهره: پیچ آچاری نمره ۱۰ با واشر تخت و واشر فنری
• نوع اتصال پنل: کلمپ آلومینیومی T و Z آنودایز آلیاژ ۶۰۶۳
• مناسب برای: نصب سطح زمین و نصب بر بام ساختمان
• طراحی بارگذاری: مطابق مبحث ۶ مقررات ملی ساختمان، محاسبه برای سرعت مبنای باد ۱۲۰ کیلومتر/ساعت

طراحی مهندسی و مزایای استراکچر ۱۲ پنل دو ردیف

سازه دو ردیف ۱۲ پنل خورشیدی برق آسمان بر اساس اصول سازه‌ای و استانداردهای ملی طراحی شده است تا در برابر بار باد و خوردگی عملکرد پایداری ارائه دهد. آرایش دو ردیف برای نصب ۱۲ پنل، هم فضای نصب بهینه را فراهم می‌آورد و هم دسترسی سرویس و کابل‌کشی را ساده می‌کند. پوشش گالوانیزه عمقی سبب می‌شود این استراکچر حتی در مناطق مرطوب یا ساحلی نیز دوام داشته باشد.

برتری‌های کلیدی:

• مقاومت خوردگی بسیار بالا به دلیل گالوانیزه عمقی ASTM123.
• استحکام سازه‌ای و دقت ابعادی حاصل از تولید با CFS و پروفیل ST37.
• نصب پایه بتن درجا برای پایداری دینامیکی در برابر باد و لرزه.
• اتصالات قوی با پیچ نمره ۱۰ و واشرهای استاندارد برای کاهش شل‌شدگی.
• کلمپ‌های آلومینیومی آنودایز برای نصب سریع و حفاظت از فریم پنل.

نکات نصب و نگهداری استراکچر پنل خورشیدی مناسب سطح زمین

برای حصول بهترین عملکرد، نصب استراکچر دو ردیف ۱۲ پنل خورشیدی باید مطابق نقشه فونداسیون و محاسبات بارگذاری انجام شود. توصیه می‌شود مطالعات سایت شامل سرعت باد، جهت‌گیری، سایه‌زنی و شرایط خاک انجام گردد. پی‌ریزی بتن درجا باید مطابق استاندارد و با رعایت جزئیات اجرایی صورت گیرد تا پایداری بلندمدت سازه تضمین شود.

برای نگهداری: بازرسی دوره‌ای اتصالات، کنترل وضعیت پوشش گالوانیزه و بازبینی کلمپ‌ها باعث افزایش عمر مفید سیستم خورشیدی خواهد شد.

برق آسمان قطعات سازه را از منابع معتبر تأمین می‌کند و تولید تحت کنترل کیفیت دقیق انجام می‌گیرد. طراحی مطابق مبحث ۶ مقررات ملی ساختمان و پوشش مطابق ASTM123، نشان‌دهنده تعهد ما به استانداردهای فنی و ایمنی است. تیم فنی برق آسمان آماده ارائه نقشه فونداسیون، محاسبات بارگذاری و مشاوره انتخاب زاویه نصب برای سایت شماست.

سفارش استراکچر دو ردیف ۱۲ پنل خورشیدی — شروع پروژه خورشیدی شما

برای دریافت استعلام قیمت، نقشه فنی اختصاصی و جدول مقادیر موردنیاز استراکچر دو ردیف ۱۲ پنل خورشیدی برق آسمان، همین امروز با کارشناسان فنی تماس بگیرید. اجرای اصولی و انتخاب سازه‌ای مناسب، کلید بهره‌وری و دوام نیروگاه خورشیدی شماست؛ برق آسمان همراه شما در تمام مسیر اجرا تا نگهداری خواهد بود.
